一、鋼制閘門簡介
鋼制閘門是一種新穎美觀、實用的閘門型式,工作時可升閘、降閘、泄洪,水壓角度可適當調整,閘頂可溢出,形成瀑布景觀,表層噴砂除銹、熱噴、鋅鋅防腐,堅固耐用,活動部件采用特殊復合材料,水下作業不加潤滑油,鋼閘門的使用不受標準規范的限制。
1、較大型鋼制閘門可用于各種工程項目的安裝(進水渠,最好在閘前選澤長江上游三邊為河道排水用;泄洪閘口,最好在閘后選澤在下游四邊為河道排水用)
2、本標準為整體鋼結構,最好采用單吊法。
3、如有規定,為鋼結構組裝式。建議使用雙吊式或卷揚式。
4.應根據用戶工程中的水頭(啟閉力=水頭+閘面積、重量+螺桿重量+摩擦系數和安全系數)來配置啟閉機。
二、鋼制閘門產品分類
可分為:6大種類:1、CBZ插板閘門 2、ZSZ)制水閘門 3、DLZ疊梁閘門 4、PGE平面閘門 5、SLZ水利閘門 6、 PGZY平面液壓閘門

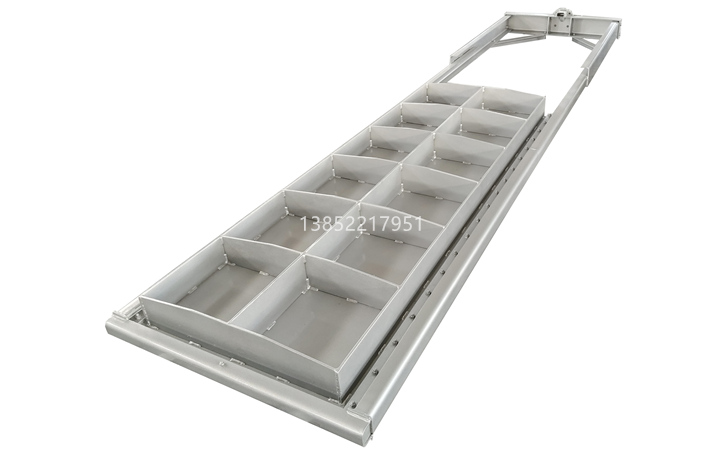

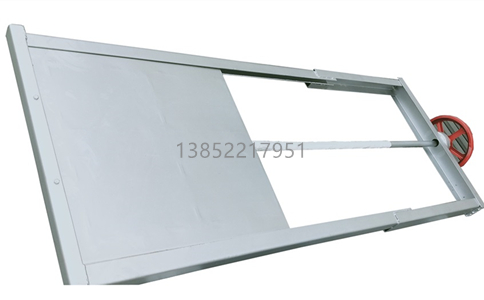

1、插板閘門(CBZ):露頂閘門,三面止水、密封性能好。適用于渠道安裝。
2、制水閘門(ZSZ):淹沒式閘門,四面止水,適用渠道或孔壁的安裝、承受水頭在5m以下。

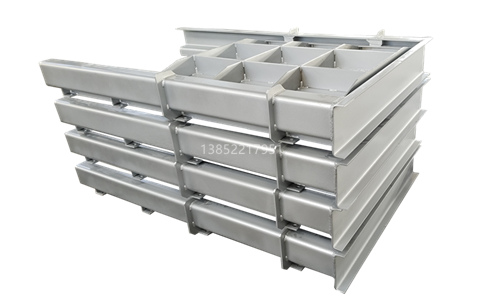

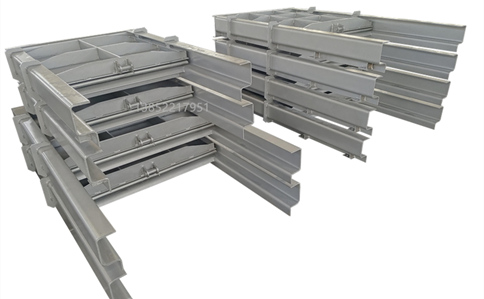

3、疊梁閘門(DLZ):適用于使用頻率較少的場合,渠道安裝。分塊啟吊。
4、平面閘門(PGE):承受水頭較大,外形規格不受限制,廣泛是用于水利電工程中作工作閘門、事故閘門、檢修閘門等。
5、水利閘門(SLZ):外形尺寸較大,可制成推轉式、橫拉式,采用電液推桿或卷揚機操作,廣泛適用于泄洪、河道換等水利工程。
6、平面液壓閘門(PGZY):承受水頭較大,液壓頂緊密封。密封性能好廣泛適用于電廠循環水系統或其他對密封要求高的場合。
三、鋼閘門啟閉機計算與啟閉機選用
1.CBZ型配套專用啟閉裝置,僅需注明手動或電動即可,無需另外注明啟閉機型號。
2.ZSZ型按鑄鐵閘門啟閉力計算方法計算。
3.DLZ型采用電動單梁吊車(電動葫蘆、手動葫蘆)配抓落機構啟閉。
4.PGZ型可按啟閉力配用我公司生產的Q系列啟閉機,也可用卷揚式啟閉機、電動葫蘆配自動抓落機構。啟閉力應按啟門時的靜水壓力狀況區別對待:
(1).靜水啟閉(如某些檢修閘門,設有旁路放水系統),啟閉力為門體自重, 啟閉力不考慮。
(2).動水啟閉(如放水閘門,事故閘門),啟閉力按鑄鐵閘門啟閉力計算方法計算?!?/span>
(3).大型閘門承受水壓較大時,為降低啟閉力,可在閘門上設放水閥(水位平衡裝置),在打開閘門前先平衡兩側水位,此型在訂貨時應注明。
五、鋼制閘門安裝方法
1.閘門安裝前,檢查門豎框與橫框之間的連接螺絲(指多扇閘門)是否松動,運輸和裝卸時接頭是否松動,是否錯開并調整平整。檢查門與門槽之間的間隙,門槽與門槽之間的間隙不大于0.08毫米。如果有間隙,調整關閉和緊固裝置。位置。擰緊所有連接螺栓。
2.安裝閘門時,整個閘門應安裝在預留槽內,調節墊應放置在兩側豎框的底部(嚴禁墊梁)。兩個垂直框架應由手動葫蘆和斜拉索支撐,閘門應對齊并調平。將地腳螺栓串入每個底孔,調整閘門位置,支撐二期澆筑模板。
3.澆注閘門混凝土?xí)r,流入閘門、門框、斜鐵和擋板的砂漿應澆透,防止砂漿凝結后影響閘門的啟閉。
4.閘門出廠前,為了使閘門與門框緊密貼合,減少安裝后的間隙,在閘門上下2m以上的門框上安裝4-6個關閉裝置壓鐵,間隙調整后注意關閉壓鐵的拆除。從而打開和關閉閘門。
六、鋼制閘門安裝前準備
1、核對發貨清單,核對貨物、緊固件、備件數量是否與清單相符,并妥善保管。如果前門體未安裝,必須水平放置,防止門體變形影響止水效果。同時,螺桿和連桿不得受力彎曲。
2、檢查安裝資料(如安裝圖紙、合格證、使用說明書等)是否齊全。
3、全面檢查和修理設備在運輸過程中的變形和損壞。
4、檢查土建尺寸、埋件、預留孔是否符合要求。
5、所有安裝工人應在現場,準備必要的安裝設備(如起重機、焊機、腳手架等)、安裝工具和測量工具等。
七、鋼制閘門訂貨須知
1.訂貨時,根據應用情況合理選擇,注明具體型號規格或提供要求及相關數據。
2.應標明特殊材料。如插板閘門、平面鋼閘門等采用碳鋼、不銹鋼材質,疊梁閘門采用鋁合金材質。如果未注明,應提供碳鋼環氧底漆進行防腐。
3.平面鋼閘門的所有配件和附件(或配套件),如門擋、鎖扣機構、電控箱、啟閉機、一次預埋件(預埋鋼板)、二次預埋件(焊接螺栓、閘門槽等二次澆筑用預埋件)等,應單獨訂購。
4.如果對吊耳形狀、止水方式、啟閉形式等有特殊要求,應注明要求,并提供圖表。如果沒有注明,則表示按常規要求訂購。
5.請?zhí)峁悠分袥]有詳細介紹的鋼閘門(如臥姿門和弧形門)的要求,并要求提供更多信息。
